装配式桁架楼承板

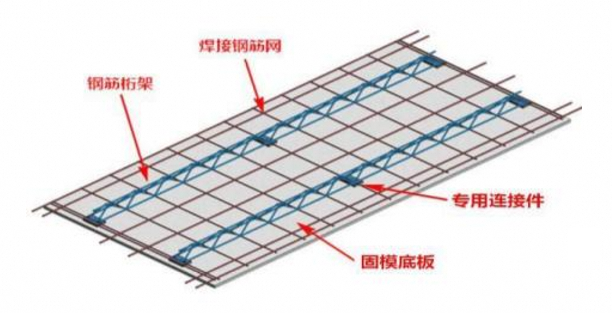

受力钢筋焊接网与钢筋桁架经连接形成钢筋骨架

固模底板为非金属平板，通过专用连接件将钢筋骨架与固模底板固定连接成一个整体







装配式钢筋桁架楼承板产品优点

高效：规格化产品、标准化生产、生产效率高

环境：不打灰、不养护、无扬尘

运输：重量轻、易运输、吊装快、就位好

速度：免模板、支撑少、施工快

工匠：底板平整、免抹灰

严谨：管线安装、结构分离

创新：管线安装不用二次开槽

效益：可计入装配率，与其他装配式楼板相比综合造价低



装配式钢筋桁架楼承板施工优点

1.降低总体结构荷载

与叠合板相比不增加楼板厚度，每平米节省混凝土用量约为50公斤，约占17%的楼板恒荷载(楼板厚度以100MM为例计算)。竖向构件及基础的造价相应降低。

2.结构性能可靠

在装配式工厂预制免拆底模及底层钢筋，施工工艺便捷，保留结构整体性，安全可靠。

3.吊装轻便

预制免拆底模总体厚度小，质量轻，仅为叠合楼板底模重量13%，不需要特殊吊车，加快了施工现场倒运及安装速度。

4.制作简单灵活尺寸不受制约

底模采用无石棉水泥兼墙板，可根据现场实际规格尺寸要求，进行切割，拼装，可满足异形部位的要求。与叠合楼板相比，无任何开模费。

5.有效缩短工期

取消了传统工艺中楼板的拆、装、倒及抹灰找平等工序；整体质量轻便，便于运输、吊装、安装，大大节省了施工时间。

6.便于管线铺设

相比叠合楼板，装配式免拆楼板现浇厚度完全满足管线排布的要求，而不增加楼板的厚度。
